圓形逆流式玻璃鋼冷卻塔
簡要說明
圓形逆流式冷卻塔采用逆流式氣熱交換技術實現降溫效果。冷卻塔采用防腐設計，無易損件，返修率極低，設計使用年限30年。主體采用玻璃鋼結構，塔體無易腐蝕件，鋼結構件采用國標材質，并熱鍍鋅防腐。填料采用全新的改性PVC材質制成，結構為斜折紋填料，以擴散淋水面積，通過旋轉式霧化布水方式，實現均勻布水，增強冷卻效果。
我公司根據近二十年的制造經驗，對本系列產品的結構設計作了局部改進，使其運行更加穩定可靠、主體耐用、裝配更方便，維修率極低。公司杜絕“粗放式”的生產管理，實行標準化生產，產品高度機械化作業。產品廣泛應用與石油、化工、冶煉、橡膠、食品、空調、注塑、制藥、釀造等行業的循環水冷卻工藝當中。
圓形逆流式玻璃鋼冷卻塔
型號
流量

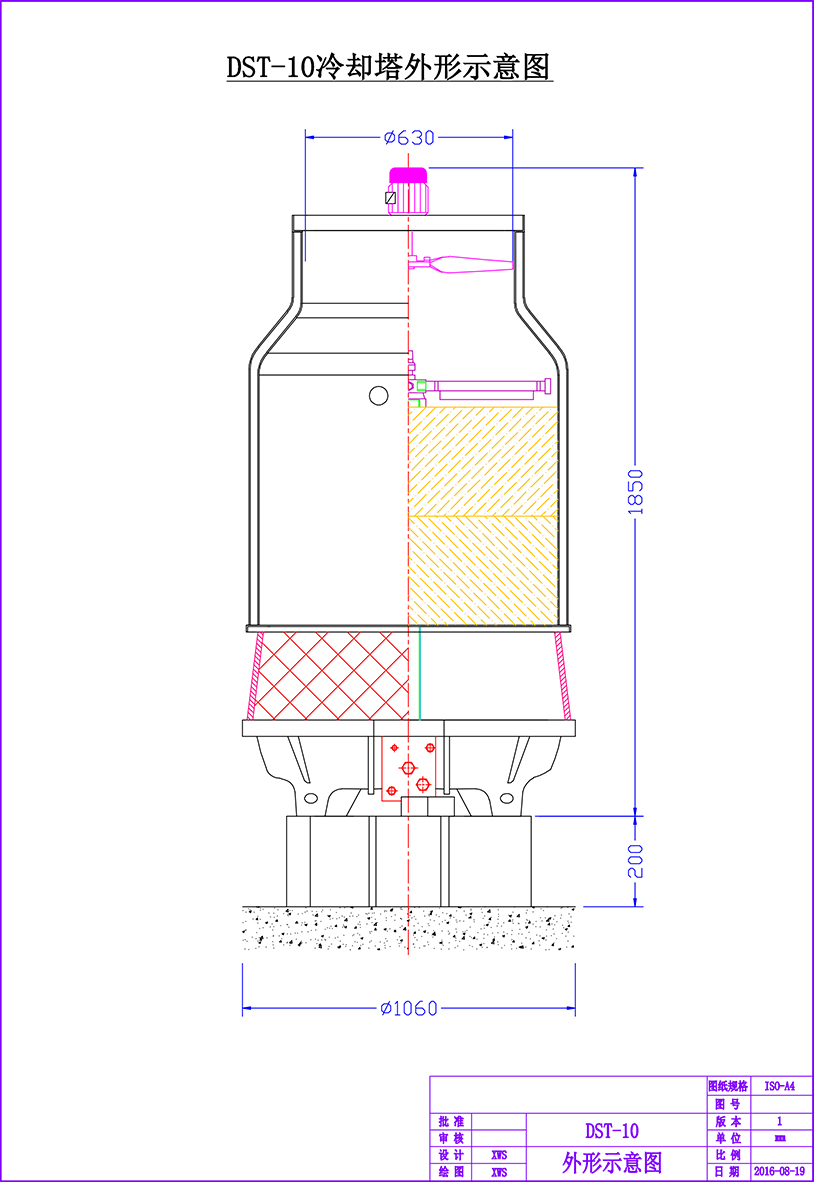

外形尺寸
風機直徑
電動功率
凈重
運行重
噪音
配管規格
（m3/h）
直徑
高度
（mm）
（kw）
DRY
WET
db（A）
進水
出水
滿水
排污
浮球
快補
DS-100T
78.1
2700
2400
1450
2.2
450
1650
64.5
125
125
25
25
20
DS-125T
97.5
2700
2400
1450
2.2
540
1740
65.5
125
125
25
25
20
DS-150T
117
3000
2550
1450
4
580
1780
66
150
150
25
25
20
DS-175T
136.8
3300
2750
1750
4
760
1860
66
150
150
25
25
20
DS-200T
156.2
3300
2750
1750
4
780
1880
66
150
150
25
25
20
25
冷卻塔結構構成
本系列冷卻塔采用防腐設計，內部鋼結構大量采用鍍鋅件，使內部結構無腐蝕件，設備壽命大大延長。省去了必要的維修費用，直接降低企業成本。塔內鋼件部分為電機支架、填料托架、中心管等，其防腐問題是整塔質量保證的一個重要環節，本廠為保證質量，所有出廠鋼質構件均采用熱鍍鋅進行防腐處理。
填料是冷卻塔重要的部分，它的效率高低，取決于冷卻水與空氣在填料中充分接觸的程度。我公司采用多波紋填料，對水的再分配能力大、阻力小，熱力性能好。使空氣能迅速帶走水中的熱量，獨特的填料流道，使水流在填料表面能形成大面積的流動水膜，延長了水在填料里的冷卻時間，提高了水冷卻效果。材質為改性PVC全新材料，耐溫達到65℃。此產品性能符合能源部NDGJ88-89“冷卻塔塑料淋水填料技術規定”。
名稱
說明
鋼結構件
玻璃鋼外殼
采用玻璃鋼殼體，整體厚度為5mm，阻燃氧指數≥40。采用全自動噴射設備一次性制作成型，產品關澤靚麗，含膠量大。取締了手工制作厚度不均勻，密度不均勻龜裂的缺點。材料采用191#防腐樹脂和山東玻纖集團生產的纖維布、纖維氈加工制作。
防水電機
采用防水、防潮、耐腐蝕的專用Y系列戶外型冷卻塔電機，密封性好，廣泛適用于各種條件下的冷卻塔環境。絕緣等級為F級，防護等級達到IP55，電機工作電壓為380V，額定頻率為50Hz。
冷卻風機
為清華大學工程力學系設計的機翼型軸流風機，葉片為鋁合金材質，葉片采用可調式輪轂，可根據需求條件角度。氣動力合理、效率高、風量大、噪聲低、耐腐蝕。設計使用壽命15年。
配水系統
采用旋轉布水器分布配水，配水系統具有防堵塞性能。轉頭采用鋁合金材質一次性制作而成，耐溫達到120℃。工作壓力，0.03-0.08mpa之間（即3-8米的揚程），此形式布水均勻，散熱效率高。灑水管材質PVC
布水轉頭
采用管式配水系統，配水系統具有的防堵塞性能。
散熱填料
管徑
進水管徑、出水管徑、自動補水球閥、溢流口
塔外爬梯
冷卻塔安裝有爬梯，便于日常檢查、維修。
電動機相關參數介紹
電動機絕緣等級
絕緣的溫度等級
A級
E級
B級
F級
H級
允許溫度（℃）
105
120
130
155
180
繞組溫升限值（K）
60
75
80
100
125
性能參考溫度（℃）
80
95
100
120
145
電動機防護等級達到IP55
IP（INGRESS PROTECTION）防護等級系統是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。將電器依其防塵防濕氣之特性加以分級。IP防護等級是由兩個數字所組成，第1個數字表示燈具離塵、防止外物侵入的等級，第2個數字表示燈具防濕氣、防水侵入的密閉程度，數字越大表示其防護等級越高。第1個數字的含義：0：無防護，沒有專門的防護1：防護大于50mm的固體，能防止直徑大于50mm的固體異物進入殼內。能防止人體的某一大面積部分（如手）偶然或意外地觸及殼內帶電或運動部分，但不能防止有意識地接近這些部分2：防護大于12mm的固體，能防止直徑大于12mm的固體異物進入殼內。能防止手指觸及殼內帶電或運動部分①3：防護大于2.5mm的固體，能防止直徑大于2.5mm的固體異物進入殼內。能防止厚度或直徑大于2.5mm的工具、金屬線等觸及殼內帶電或運動部分①②4：防護大于1mm的固體，能防止直徑大于1mm的固體異物進入殼內。能防止直徑或厚度大于1mm的導線或片條觸及殼內帶電或運轉部分①②5：防塵，能防止灰塵進入達到影響產品正常運行的程度，完全防止觸及殼內帶電或運動部分。6：塵密，能完全防止灰塵進入殼內，完全防止觸及殼內帶電或運動部分第2個數字的含義：0：無防護，沒有專門的防護1：防滴，垂直的滴水應不能直接進入電機內部2：15o防滴，與鉛垂線成15o角范圍內的滴水，應不能直接進入電機內部3：防淋水，與鉛垂線成60O角范圍內的淋水，應不能直接進入電機內部4：防濺，任何方向的濺水對電機應無有害的影響5：防噴水，任何方向的噴水對電機應無有害的影響6：防海浪或強加噴水，猛烈的海浪或強力的噴水對電機應無有害影響7：浸水，電機在規定的壓力和時間下浸在水中，其進水量應無有害影響8：潛水，電機在規定的壓力下長時間浸在水中，其進水量應無有害影響電機應用中常用的防護等級有IP11、IP21、IP22、IP23、IP44、IP54、IP55等。
